Link file PDF: Dây TDS-Rs485

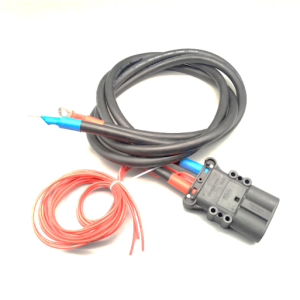

Dây kết nối TDS-xxA-TADA-M-Gray-Mx-L
| 1. Mã sản phẩm | ||
| 1 2 3 4 | 5 | 6 7 |
| TDS-xxA–TADA-M | –Gray- | Mxl |
| STT | Mục | Nội dung |
| 1 | TDS | Loại Jack |
| 2 | xxA | Dòng chịu tải của Jack : 50A , 120A , 175A , 320A ( Tùy yêu cầu khách hàng) |
| 3 | TADA | Tên nhà cung cấp |
| 4 | M | Kiểu Jack : Đực |
| 5 | Gray | Màu Jack |
| 6 | Mx | Kích thước đầu cos : Có thể mà M6 , M8 ( Tùy yêu cầu khách hàng) |
| 7 | L | Chiều dài dây dẫn : 500 ,600 , 1200 …. ( Tùy yêu cầu khách hàng) |
Ví dụ mã code hoàn chỉnh: TDS-50A-TADA-M-Gray-M6-500
Ghi chú : – Giắc kết nối có phân biệt đực/cái
– Cực +/- trên pin và trên giắc cần được lắp đúng
Thông số kĩ thuật:
| Mã | Loại giắc | Chịu tải
Của Jack |
Dòng đề nghị | Kích thước dây | Loại ốc cố định | Chiều dài dây |
| TDS-50A-TADA-M-Gray-M4-500 | TDS-50A-TADA-M | 50A | 40A | 10Awg | M4 | 500mm |
| TDS-50A-TADA-M-Gray-M6-500 | TDS-50A-TADA-M | 50A | 40A | 10AWG | M6 | 500mm |
| TDS-50A-TADA-M-Gray-M8-500 | TDS-50A-TADA-M | 50A | 40A | 10AWG | M8 | 500mm |
| TDS-120A-TADA-M-Gray-M6-500 | TDS-120A-TADA-M | 120A | 100A | 4 AWG | M6 | 500mm |
| TDS-120A-TADA-M-Gray-M8-500 | TDS-120A-TADA-M | 120A | 100A | 4 AWG | M8 | 500mm |
| TDS-175A-TADA-M-Gray-M6-500 | TDS-175A-TADA-M | 175A | 160A | 2AWG | M6 | 500mm |
| TDS-175A-TADA-M-Gray-M8-500 | TDS-175A-TADA-M | 175A | 160A | 2AWG | M8 | 500mm |
Ghi chú 1: – Để sử dụng dây nối cần 1 dây nối với pin và 1 dây kết nối với sạc hoặc AGV -> cần 2 sợi dây thành 1 cặp để sử dụng.
– Tên loại giắc ( vd: TDS-50A-TADA-M-Gray-M6-500 ) Thì Jack đầu chờ còn lại phải là TDS-50A-TADA-W-Gray-Mx-L thì mới kết nối được với nhau.
Dây kết nối TDS-xxA-TADA-W-Gray-Mxl
| 1. Mã sản phẩm | ||
| 1 2 3 4 | 5 | 6 7 |
| TDS-xxA–TADA-W | –Gray- | Mx – L |
| STT | Mục | Nội dung |
| 1 | TDS | Loại Jack |
| 2 | xxA | Dòng chịu tải của Jack : 50A , 120A , 175A , 320A ( Tùy yêu cầu khách hàng) |
| 3 | TADA | Tên nhà cung cấp |
| 4 | W | Kiểu Jack : Cái |
| 5 | Gray | Màu Jack |
| 6 | Mx | Kích thước đầu cos : Có thể mà M6 , M8 ( Tùy yêu cầu khách hàng) |
| 7 | L | Chiều dài dây dẫn : 500 ,600 , 1200 …. ( Tùy yêu cầu khách hàng) |
Ví dụ mã code hoàn chỉnh: TDS-50A-TADA-W-Gray-M6-800
Ghi chú : – Giắc kết nối có phân biệt đực/cái
– Cực +/- trên pin và trên giắc cần được lắp đúng
Thông số kĩ thuật
| Mã | Loại giắc | Chịu tải
Của Jack |
Dòng đề nghị | Kích thước dây | Loại ốc cố định | Chiều dài dây |
| TDS-50A-TADA-W-Gray-M4-500 | TDS-50A-TADA-W | 50A | 40A | 10Awg | M4 | 500mm |
| TDS-50A-TADA-W-Gray-M6-500 | TDS-50A-TADA-W | 50A | 40A | 10AWG | M6 | 500mm |
| TDS-50A-TADA-W-Gray-M8-500 | TDS-50A-TADA-W | 50A | 40A | 10AWG | M8 | 500mm |
| TDS-120A-TADA-W-Gray-M6-500 | TDS-120A-TADA-W | 120A | 100A | 4 AWG | M6 | 500mm |
| TDS-120A-TADA-W-Gray-M8-500 | TDS-120A-TADA-W | 120A | 100A | 4 AWG | M8 | 500mm |
| TDS-175A-TADA-W-Gray-M6-500 | TDS-175A-TADA-W | 175A | 160A | 2AWG | M6 | 500mm |
| TDS-175A-TADA-W-Gray-M8-500 | TDS-175A-TADA-W | 175A | 160A | 2AWG | M8 | 500mm |
Ghi chú 1: – Để sử dụng dây nối cần 1 dây nối với pin và 1 dây kết nối với sạc hoặc AGV -> cần 2 sợi dây thành 1 cặp để sử dụng.
– Tên loại giắc ( vd: TDS-50A-TADA-W-Gray-M6-500 ) Thì Jack đầu chờ còn lại phải là
TDS-50A-TADA-M-Gray-M6-500 thì mới kết nối được với nhau.

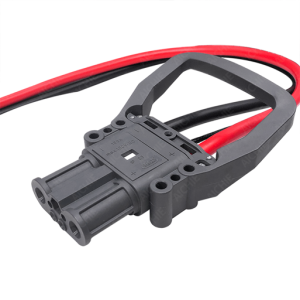

Jack TDS-xxA-TADA-M – Gray
| 1. Mã sản phẩm | |
| 1 2 3 4 | 5 |
| TDS-xxx–TADA-M | –Gray |
| STT | Mục | Nội dung |
| 1 | TDS | Loại Jack |
| 2 | xxA | Dòng chịu tải của Jack : 50A , 120A , 175A , 320A ( Tùy yêu cầu khách hàng) |
| 3 | TADA | Tên nhà cung cấp |
| 4 | M | Kiểu Jack : Đực |
| 5 | Gray | Màu Jack |
Ví dụ mã code hoàn chỉnh: TDS-50A-TADA-M-Gray
Ghi chú :
– Giắc kết nối có phân biệt đực/cái
– Cực +/- trên pin và trên giắc cần được lắp đúng.
-Tên loại giắc ( vd: TDS–50A-TADA-M-Gray ) Thì Jack đầu chờ còn lại phải là TDS–50A-TADA-W-Gray thì mới kết nối được với nhau.
Jack TDS-xxA-TADA-W – Gray
| 1. Mã sản phẩm | ||
| 1 2 3 4 | 5 | |
| TDS-xxA–TADA-W | –Gray |
| STT | Mục | Nội dung |
| 1 | TDS | Loại Jack |
| 2 | xxx | Dòng chịu tải của Jack : 50A , 120A , 175A , 320A ( Tùy yêu cầu khách hàng) |
| 3 | TADA | Tên nhà cung cấp |
| 4 | W | Kiểu Jack : Cái |
| 5 | Gray | Màu Jack |
Ví dụ mã code hoàn chỉnh: TDS-50A-TADA-W-Gray
Ghi chú :
– Giắc kết nối có phân biệt đực/cái
– Cực +/- trên pin và trên giắc cần được lắp đúng.
-Tên loại giắc ( vd: TDS–50A-TADA-W-Gray ) Thì Jack đầu chờ còn lại phải là TDS–50A-TADA-M-Gray thì mới kết nối được với nhau.
